Проектирование теплоизоляции трубопроводов и оборудования
Проект теплоизоляции нужен не для формальности, а для того, чтобы заказчик заранее понимал: какая толщина изоляции требуется, какие материалы применять, какой объем закладывать в смету и как передать понятную документацию подрядчику, снабжению и эксплуатационным службам.
ООО «УЗСК» выполняет проектирование тепловой изоляции для промышленных трубопроводов, оборудования, емкостей, резервуаров, газоходов, воздуховодов, арматуры и сложных технологических узлов. Расчеты выполняются с учетом температуры среды, условий эксплуатации, способа прокладки, геометрии объекта, требований к безопасности персонала, снижению теплопотерь и защите от конденсата.
Что вы получите:
- расчет толщины теплоизоляционного слоя;
- подбор рекомендуемой конструкции теплоизоляции;
- выбор материалов и защитного покрытия;
- расчет объемов работ и количества материалов;
- ведомости и спецификации для дальнейшей реализации;
- проектные решения для прямых участков, отводов, переходов, фланцев, арматуры и оборудования;
- документацию, удобную для сметчиков, снабжения, подрядчиков и служб эксплуатации.
Для расчета и выбора тепловой изоляции специалисты ООО «УЗСК» используют программу «Изоляция 2.55». Она помогает ускорить проектную проработку, снизить риск ручных ошибок и подготовить структурированные выходные документы.
Выполняем проектирование для предприятий из Тулы, объектов в Туле, других регионов России и стран ЕАЭС.
Зачем нужен проект теплоизоляции
При промышленной эксплуатации теплоизоляция влияет не только на экономию тепла. От правильного расчета зависит безопасность персонала, стабильность технологического процесса, отсутствие конденсата, защита оборудования от замерзания и корректность дальнейшей закупки материалов.
Если изоляцию подбирать без расчета, можно столкнуться с перерасходом материалов, недостаточной толщиной слоя, перегревом наружной поверхности, сложностями при монтаже или невозможностью обслуживать фланцы, люки и арматуру. Проектирование позволяет избежать этих рисков до начала работ.
Проект тепловой изоляции определяет:
- какой тип конструкции подходит для конкретного объекта;
- какая толщина слоя требуется по расчету;
- какие материалы целесообразно использовать;
- какие типоразмеры изделий закладывать;
- какие объемы передавать в смету;
- какие узлы требуют отдельной проработки;
- как учитывать доступ к обслуживаемым элементам.
ООО «УЗСК» разрабатывает проектные решения так, чтобы заказчик получил не общий текст, а рабочую инженерную документацию для дальнейшего применения на промышленном объекте.

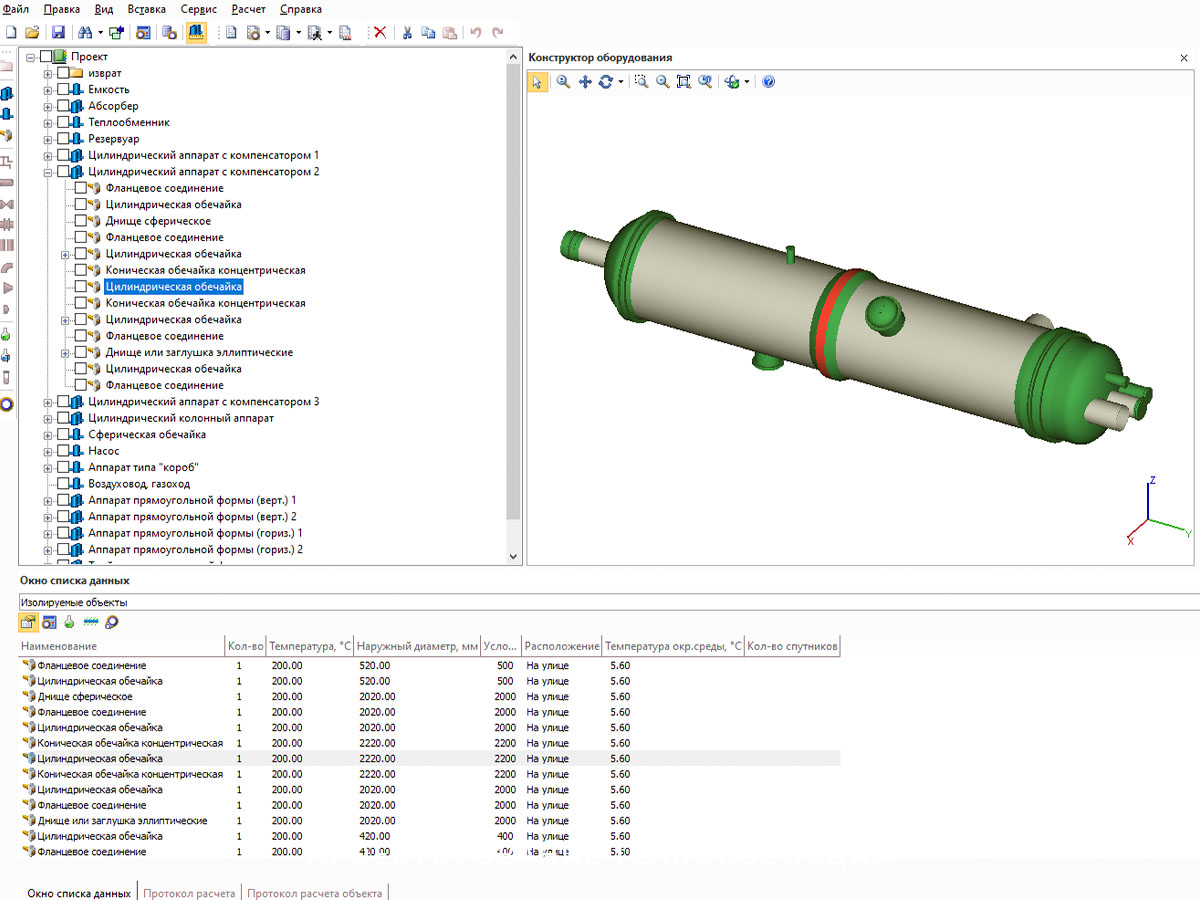

Расчет в программе «Изоляция 2.55»
Проектирование теплоизоляции может включать большой объем однотипных и нестандартных расчетов: прямые участки трубопроводов, отводы, переходы, арматуру, фланцевые соединения, емкости, теплообменники, аппараты, обечайки, днища, люки и штуцеры. При ручном расчете такие задачи требуют значительного времени и повышают риск ошибок.
Для ускорения и повышения точности проектной проработки ООО «УЗСК» применяет программу «Изоляция 2.55», предназначенную для расчета и выбора тепловой изоляции трубопроводов и оборудования.
Программа позволяет выполнять:
- расчет минимально необходимой толщины теплоизоляционного слоя;
- выбор теплоизоляционной конструкции;
- подбор материалов и типоразмеров изделий;
- расчет объема работ;
- расчет общего количества материалов;
- выпуск проектной документации;
- подготовку листа общих данных;
- формирование техномонтажной ведомости;
- подготовку ведомости объемов работ для сметного отдела;
- формирование спецификации для отдела материального обеспечения;
- учет обогревающих спутников и электрообогрева;
- подготовку данных для дальнейшего расчета систем электрообогрева.
Применение специализированной программы особенно полезно для крупных объектов, где требуется быстро обработать большое количество позиций и получить единообразные расчетные данные для разных подразделений заказчика.
Какие объекты можно рассчитать
ООО «УЗСК» выполняет проектирование теплоизоляции для промышленных объектов разной сложности: от отдельных трубопроводных линий до комплексной проработки оборудования, арматуры и нестандартных участков.
| Объект проектирования | Что может входить в расчет |
|---|---|
| Наземные трубопроводы | прямые участки, отводы, переходы, фланцы, арматура, опорные зоны |
| Трубопроводы в грунте | канальная и бесканальная прокладка, участки тепловых сетей |
| Двухтрубные системы | теплоизоляция подающих и обратных линий, включая теплосети |
| Технологическое оборудование | корпуса аппаратов, насосы, теплообменники, обслуживаемые поверхности |
| Емкости и резервуары | цилиндрические поверхности, днища, крышки, люки, патрубки |
| Составные аппараты | обечайки, днища, штуцеры, фланцевые соединения, сложная геометрия |
| Газоходы и воздуховоды | круглые и прямоугольные сечения, фасонные элементы, компенсаторные зоны |
| Высокотемпературные участки | поверхности, где важна защита персонала и снижение теплопотерь |
| Узлы обслуживания | съемные участки для фланцев, арматуры, люков и зон контроля |
Проектирование может выполняться для новых объектов, реконструкции, модернизации, замены существующей теплоизоляции или подготовки документации перед выполнением работ.
Какие задачи решает проект
Хороший проект теплоизоляции помогает заказчику принимать решения на основании расчетов, а не приблизительных подборов. Это особенно важно для промышленных объектов, где ошибка в толщине слоя, материале или объеме может повлиять на смету, сроки и эксплуатационные показатели.
Проектирование тепловой изоляции помогает:
- снизить теплопотери;
- поддерживать требуемую температуру продукта или рабочей среды;
- защитить трубопроводы и оборудование от замерзания;
- уменьшить риск образования конденсата;
- обеспечить безопасную температуру наружной поверхности;
- снизить эксплуатационные затраты;
- определить объемы материалов для закупки;
- подготовить данные для сметного отдела;
- упростить постановку задачи подрядчику;
- предусмотреть доступ к фланцам, арматуре, люкам и обслуживаемым узлам;
- выбрать решение с учетом условий объекта в Туле или другом регионе.
В результате заказчик получает инженерную основу для дальнейшей реализации: расчет, ведомости, спецификации и пояснения, которые можно использовать при закупке, сметной оценке, согласовании и контроле выполненных работ.
Что входит в проектирование теплоизоляции
Состав проекта зависит от исходных данных, количества объектов, требований заказчика и необходимого уровня детализации. ООО «УЗСК» может подготовить как расчетную часть, так и расширенный комплект документации для дальнейшей работы проектных, сметных, снабженческих и эксплуатационных служб.
| Раздел | Результат для заказчика |
| Анализ исходных данных | проверка ТЗ, чертежей, температурных режимов, габаритов и условий эксплуатации |
| Расчет в «Изоляция 2.55» | определение толщины изоляции, подбор конструкции, материалов и типоразмеров |
| Подбор материалов | рекомендации по теплоизоляционному слою, покрытию, плотности и температурному диапазону |
| Проработка узлов | решения для отводов, переходов, фланцев, арматуры, люков и нестандартных зон |
| Ведомость объемов | данные для сметной оценки и планирования закупки |
| Техномонтажная ведомость | структурированная информация для дальнейшего выполнения работ |
| Спецификация | перечень материалов и изделий для отдела снабжения |
| Чертежи и схемы | графическая проработка узлов и участков по согласованному составу проекта |
| Пояснительная часть | рекомендации по применению проектных решений и контролю результата |
Выходные документы могут оформляться с учетом ГОСТ 21.405-93, ГОСТ 21.110-2013, ГОСТ Р 21.1101-2013 и требований СПДС. Итоговый состав документации согласуется до начала работ.
Материалы и конструктивные решения
При проектировании важно не просто выбрать утеплитель, а определить конструкцию теплоизоляционного слоя с учетом температуры, влажности, способа прокладки, геометрии объекта, доступа к обслуживанию и требований к защитному покрытию.
В проекте могут рассматриваться:
- минераловатные материалы;
- базальтовые теплоизоляционные материалы;
- цилиндры и полуцилиндры для трубопроводов;
- плиты, маты и рулонные материалы;
- вспененный каучук для отдельных инженерных задач;
- наружные защитные покрытия;
- металлические кожухи;
- съемные элементы для фланцев, арматуры и обслуживаемых участков;
- конструкции для участков с электрообогревом или обогревающими спутниками.
Программа «Изоляция 2.55» содержит базу теплоизоляционных материалов и позволяет учитывать свойства основных и вспомогательных изделий, температурные параметры, типоразмеры и особенности применения. При необходимости можно рассмотреть несколько вариантов конструкции и выбрать решение, оптимальное по толщине слоя, объему материалов и удобству дальнейшей реализации.
Нормативная база расчетов
Проектирование тепловой изоляции выполняется с учетом технического задания, условий эксплуатации и требований нормативных документов. При расчетах в программе «Изоляция 2.55» могут применяться:
- СНиП 41-03-2003;
- СП 61.13330.2012;
- СНиП 2.04.14-88;
- НР 34-70-118-87;
- РД ЭО 0586-2004;
- ТКП 45-4.02-323-2018;
- ШНК 2.04.14-22;
- МСН 4.02-03-2004;
- ГОСТ 21.405-93;
- ГОСТ 21.110-2013;
- ГОСТ Р 21.1101-2013.
Нормативная база помогает корректно определить толщину изоляционного слоя, требования к материалам, температуре наружной поверхности, конструктивным решениям и составу выходной документации.
Для объектов в Туле, других регионах РФ и странах ЕАЭС состав требований уточняется с учетом отрасли, проектной документации, условий эксплуатации и внутренних стандартов заказчика.
Какие исходные данные нужны
Чтобы быстро рассчитать стоимость проектирования и подготовить техническое предложение, заказчику желательно передать исходные данные по объекту. Если часть информации отсутствует, специалисты ООО «УЗСК» помогут сформировать перечень уточнений.
Для расчета желательно предоставить:
- техническое задание;
- чертежи трубопроводов, оборудования, емкостей или резервуаров;
- тип и размер изолируемого объекта;
- диаметры, длины, габариты и площади поверхностей;
- температуру продукта или рабочей среды;
- параметры окружающей среды;
- способ прокладки трубопровода;
- расположение объекта: помещение, улица, грунт, канал;
- режим эксплуатации;
- требования к температуре наружной поверхности;
- требования по защите от конденсата или замерзания;
- данные по фланцам, арматуре, люкам, штуцерам и обслуживаемым зонам;
- сведения об электрообогреве или обогревающих спутниках;
- требования к составу выходной документации;
- регион объекта.
Для предприятий из Тулы и других регионов проектирование может выполняться по исходным данным заказчика в дистанционном формате. Чем подробнее передана информация на старте, тем точнее можно определить состав работ, сроки и стоимость.
Этапы работы
1. Принимаем заявку и исходные данные
Заказчик передает ТЗ, чертежи, параметры объекта, температурные режимы и требования к составу документации.
2. Проверяем полноту информации
Специалисты ООО «УЗСК» анализируют исходные данные и при необходимости формируют список уточняющих вопросов.
3. Определяем состав проектирования
Согласуем, что требуется подготовить: расчет толщины, подбор материалов, ведомость объемов, спецификацию, техномонтажную ведомость, схемы или расширенный комплект документации.
4. Выполняем расчет в «Изоляция 2.55»
В программу вводятся параметры изолируемого объекта, температура, расположение, условия эксплуатации и назначение изоляции. По результатам формируются расчетные данные.
5. Подбираем конструкцию и материалы
Определяем рекомендуемую теплоизоляционную конструкцию, толщину слоя, типоразмеры изделий и защитное покрытие.
6. Готовим выходные документы
Формируем ведомости, спецификации, расчетные данные, пояснения и другие материалы по согласованному составу работ.
7. Передаем результат заказчику
Заказчик получает документацию, которую можно использовать для закупки, сметной оценки, выбора подрядчика и контроля выполнения работ.
Почему выбирают ООО «УЗСК»
Проектирование теплоизоляции — это задача на стыке теплотехнического расчета, инженерной логики, нормативных требований и практической реализации на объекте. ООО «УЗСК» делает акцент на понятном результате: заказчик получает документацию, которую удобно передать дальше — проектировщикам, сметчикам, снабжению, подрядчику или эксплуатационной службе.
Преимущества работы с ООО «УЗСК»:
- расчет теплоизоляции в программе «Изоляция 2.55»;
- быстрый подбор толщины изоляционного слоя;
- проработка трубопроводов, оборудования, арматуры и нестандартных зон;
- подготовка ведомостей и спецификаций;
- возможность рассчитать несколько вариантов конструкции;
- учет условий эксплуатации и требований объекта;
- понятные исходные данные для сметы и закупки;
- документация для дальнейшей работы подрядных и эксплуатационных служб;
- работа с промышленными объектами в Туле, по РФ и ЕАЭС;
- коммерческий подход: расчет состава работ под задачу заказчика, без лишней документации там, где она не требуется.
Такой формат помогает сократить время подготовки проекта, избежать неопределенности при закупке материалов и заранее согласовать техническое решение между подразделениями заказчика.
Цена проектирования теплоизоляции
Стоимость проектирования рассчитывается индивидуально. На цену влияет не только количество трубопроводов или оборудования, но и сложность расчетов, состав документации и требования к детализации.
Цена зависит от:
- количества расчетных позиций;
- протяженности трубопроводов;
- площади изолируемых поверхностей;
- количества фланцев, арматуры, отводов, переходов и нестандартных зон;
- сложности оборудования;
- температурных режимов;
- способа прокладки трубопроводов;
- необходимости учета электрообогрева или обогревающих спутников;
- количества вариантов конструкции для сравнения;
- состава выходной документации;
- срочности проектной проработки;
- требований заказчика к оформлению.
Для предварительной оценки отправьте ТЗ, чертежи или краткое описание объекта. Специалисты ООО «УЗСК» определят состав работ и подготовят расчет стоимости.
Стоимость проектирования определяется после анализа исходных данных и согласования состава документации. Цена, указанная на сайте или в предварительном расчете, не является публичной офертой и может уточняться после технической проработки.
Для кого подходит услуга
Проектирование теплоизоляции в ООО «УЗСК» подходит организациям, которым нужна расчетная и проектная основа для дальнейшей реализации работ на объекте.
Услуга востребована у:
- промышленных предприятий;
- проектных организаций;
- служб главного инженера;
- отделов капитального строительства;
- сметных отделов;
- служб снабжения;
- монтажных подрядчиков;
- эксплуатационных служб;
- предприятий, выполняющих реконструкцию или модернизацию оборудования;
- организаций, работающих с тепловыми сетями и технологическими трубопроводами.
Для заказчиков из Тулы и других регионов РФ проектирование может выполняться по электронным исходным данным: чертежам, спецификациям, опросным листам и техническому заданию.
Отрасли применения
Расчет и проектирование тепловой изоляции актуальны для промышленных объектов, где важно снизить теплопотери, обеспечить безопасность, поддержать технологический режим и заранее определить объемы материалов.
Проекты выполняются для объектов:
- нефтеперерабатывающей промышленности;
- химической промышленности;
- нефтехимии;
- газовой отрасли;
- нефтяной промышленности;
- теплоэнергетики;
- тепловых сетей;
- машиностроения;
- производственных площадок;
- объектов реконструкции и технического перевооружения.
Состав проекта подбирается под конкретную задачу: от расчета отдельной линии до комплексной проработки перечня трубопроводов, оборудования, емкостей и узлов.
Что получает заказчик
В результате проектирования заказчик получает комплект расчетных и проектных материалов, который помогает перейти от идеи к понятной реализации.
В итоговый результат могут входить:
- расчет толщины теплоизоляции;
- расчет в программе «Изоляция 2.55»;
- подбор теплоизоляционной конструкции;
- перечень рекомендуемых материалов;
- данные по типоразмерам изделий;
- расчет объемов работ;
- спецификация материалов;
- техномонтажная ведомость;
- ведомость объемов работ;
- лист общих данных;
- пояснения по применению решений;
- данные для сметного отдела;
- данные для отдела снабжения;
- рекомендации для дальнейшего выполнения и контроля работ.
Состав комплекта зависит от задачи. Для небольшого объекта может быть достаточно расчетной части и рекомендаций, для крупного промышленного проекта — расширенной документации с ведомостями, спецификациями и материалами для нескольких подразделений заказчика.
Заказать пылеуловитель УСД-ЛИОТ у производителя
Нужно рассчитать и спроектировать теплоизоляцию для трубопроводов, оборудования, емкостей, резервуаров или газоходов? Передайте исходные данные специалистам ООО «УЗСК» — мы определим состав работ, выполним расчет в программе «Изоляция 2.55» и подготовим документацию для дальнейшей реализации проекта.
ООО «УЗСК» — проектирование теплоизоляции с расчетом, ведомостями и спецификациями для промышленных объектов.
Часто задаваемые вопросы
В состав работ могут входить теплотехнический расчет, подбор толщины изоляции, выбор материалов, расчет объемов работ, подготовка ведомостей, спецификаций, схем, пояснений и других выходных документов.
Расчет и выбор тепловой изоляции выполняется в программе «Изоляция 2.55». Она применяется для проектирования теплоизоляции трубопроводов, оборудования, арматуры, фланцевых соединений, теплосетей и сложных промышленных объектов.
Да. Состав работ может быть адаптирован под задачу заказчика: от отдельного расчета до комплексной проектной проработки большого перечня трубопроводов и оборудования.
В зависимости от задачи можно подготовить расчетные данные, ведомость объемов работ, техномонтажную ведомость, спецификацию материалов, лист общих данных, пояснения и другие документы по согласованному составу.
Да. Ведомость объемов работ и расчетные данные могут использоваться для сметной оценки и планирования дальнейших работ.
Да. При наличии исходных данных в проекте можно учитывать прямые участки, отводы, переходы, арматуру, фланцевые соединения, люки, штуцеры и другие элементы.
Да. При наличии необходимых данных проект может учитывать электрообогрев или обогревающие спутники, если они предусмотрены на объекте.
Проектирование подходит для трубопроводов, оборудования, емкостей, резервуаров, газоходов, воздуховодов, теплосетей, насосов, теплообменников, составных аппаратов и других промышленных объектов.
Стоимость зависит от количества объектов, объема расчетов, сложности геометрии, температурных режимов, количества нестандартных участков, состава документации и требований к срокам.
Да. ООО «УЗСК» принимает заявки от предприятий из Тулы, выполняет проектирование для объектов в Туле, других регионах РФ и странах ЕАЭС.
